一、氣體檢測儀信號傳輸之概述 目前基本有兩種數據傳輸方式，有線數據傳輸和無線數據傳輸。如果用有 線來傳遞數據，技術簡單、成熟，易于實現;但施工布線工作量大，網線易受人 為破壞，線路損壞后，故障點不易查找。如果使用無線系統，施工很簡單，系 統好維護，故障好查找，因此無線傳輸將在很多領域都有應用,也是以后發展的 主流方向。

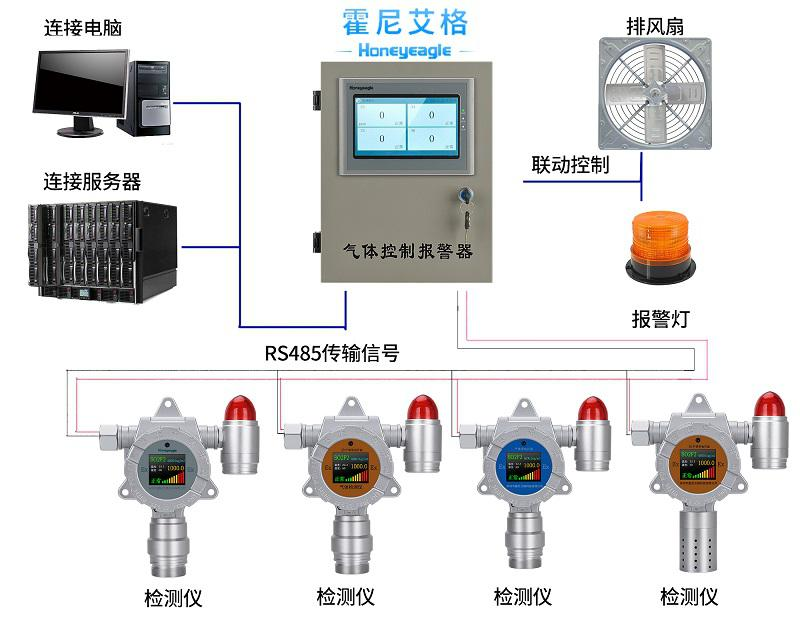

1、氣體檢測儀有線信號傳輸有以下兩種： ①RS485 總線制： （RS485 接線圖）

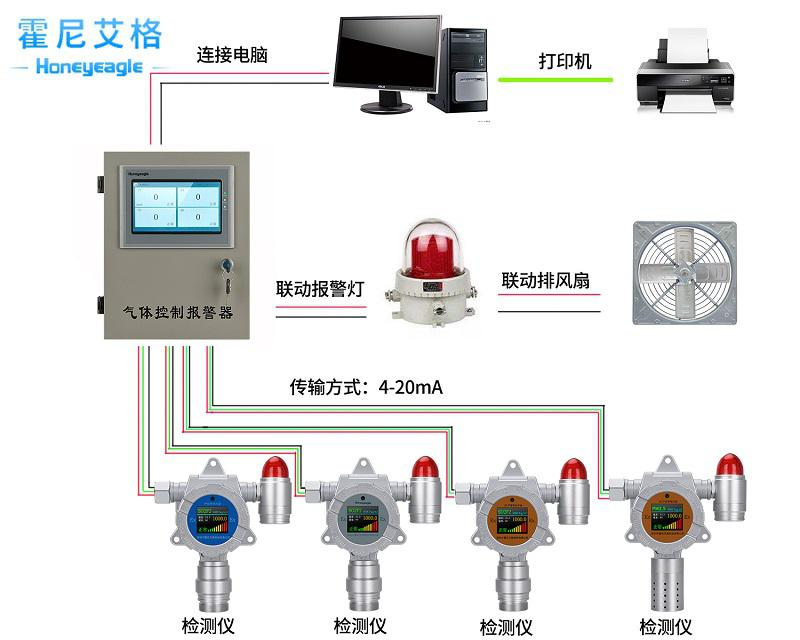

②4-20mA 分線制 （4-20mA 接線圖）

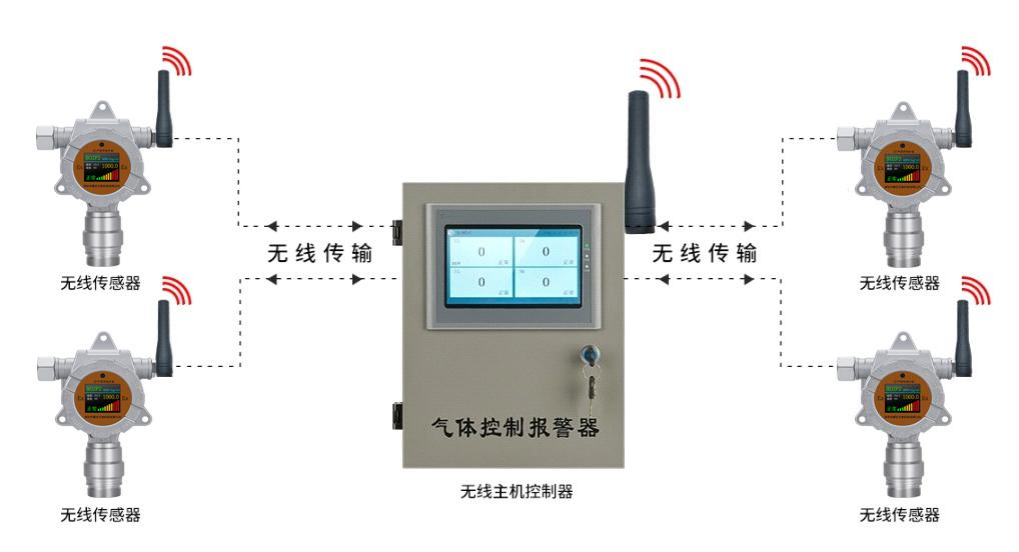

2、氣體檢測儀無線傳輸信號： 儀表本身配置的無線信號模塊，采用的數據無線傳輸距離可達 2-3 公里。 通過無 線信號傳輸模式到監控中心集中數字管理模式.做到統一智能化管理. 具體系統描述見系統構成如下：

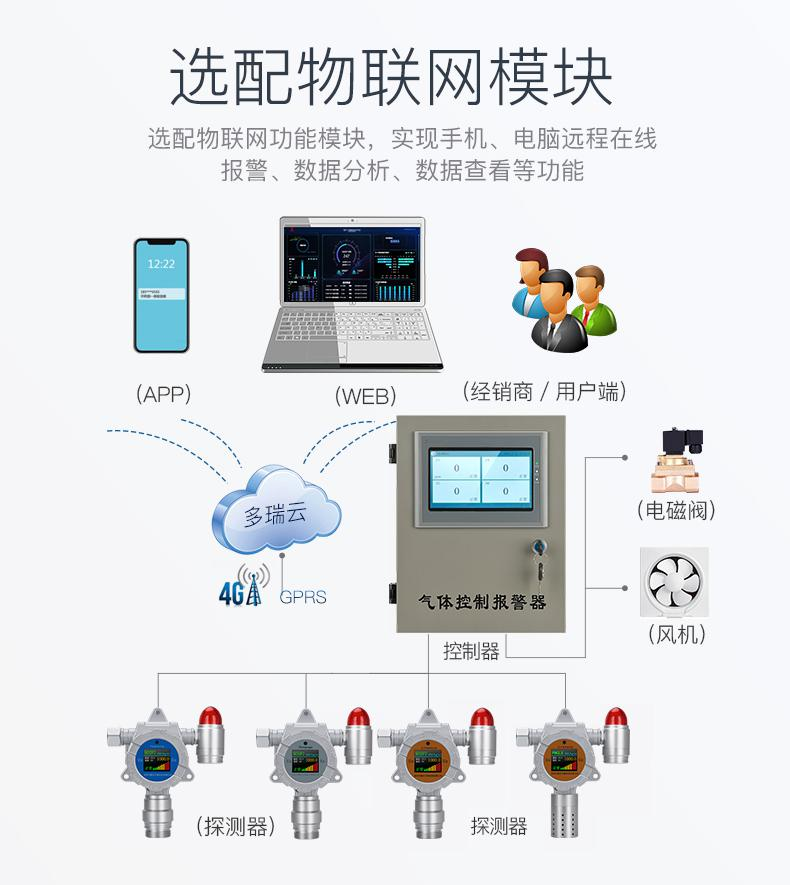

3、無線氣體檢測儀表系統構成 ①氧氣檢測儀 RS485 modbus 信號輸出，通過嵌入式的無線射頻模塊，無 線發送到控 制器上，在無線接收模塊處連接遠距離 GPRS 網絡模塊對接中控室 進行無線無縫傳輸監控。 ②控制中心：監控電腦一套（或由用戶現有電腦作為監控主機）。
氣體檢 測儀表：多種氣體可以做成多合一氣體檢測儀，最多為四種氣體組合。溫濕度 可以同時集成一起檢測。 通過現場儀表的電口 RS485 及接口，統一匯集接入 GPRS 模塊，利用網絡技術 實 現無地域限制的傳輸。如果遇到現場區域面積大，可采用光纖連接后在進入 GPRS 信號模塊中。
系統介紹： 本項目組成部分：一臺主機，多套現場儀表,組成無線 GPRS 網絡, 只要有移動手機信號的地方都是可接收和傳輸數據的。因此無距離限制是 GPRS 模塊無線網絡信號傳輸?shù)膬?yōu)勢。
一、無線氣體檢測儀 GPRS 模塊:
1， 傳輸距離不是問題，只要有手機信號的地方就能接收和發送數據。
2， 數據信號穩定。不易出現數據丟包。
3、施工成本低，安裝方便。
4、數據傳輸成本低，多方監控更方面。
產品描述 固定式氧氣氣體檢測儀，型號： HNAG1000-O2-F,適用于各種環 境中的氧氣氣體濃度和泄露實時 準確檢測，采用進口電化學傳感 器和微控制器技術. 響應速度 快，測量精度高，穩定性和重復 性好等優點. 防爆接線方式適用 于各種危險場所, 并兼容各種控 制報警器, PLC, DCS 等控制系統, 可以同時實現現場報警預警, 4-20mA 標準 信 號輸出,繼電器開關量輸出; 完美顯示各項技術指標和氣體濃度值; 同時具有 多 種極強的電路保護功能, 有效防止各種人為因素, 不可控因素導致的儀器損 壞。
應用場所 石油石化、化工廠、冶煉廠、鋼鐵廠、煤炭廠、熱電廠、醫藥科研、制藥生產車 間、煙草公司、環境監測、學校科研、樓宇建設、消防報警、污水處理、工業氣 體過程控制、鍋爐房、垃圾處理廠、隧道施工、輸油管道、加氣站、地下燃?xì)夤?道檢修、室內空氣質量檢測、危險場所安全防護、航空航天、軍用設備監測等。
