1.  氣體檢測儀信號傳輸之概述

     目前基本有兩種數據傳輸方式，有線數據傳輸和無線數據傳輸。如果用有線來傳遞數據，技術簡單、成熟，易于實現;但施工布線工作量大，網線易受人為破壞，線路損壞后，故障點不易查找。如果使用無線系統，施工很簡單，系統好維護，故障好查找，因此無線傳輸將在很多領域都有應用,也是以后發展的主流方向。

2.  氣體檢測儀監測系統簡介

     本項目情況為隧道有害氣體濃度監控，主要監測氣體種類有，二氧化硫，甲烷，一氧化碳，氧氣，氨氣五種氣體的氣體監控項目，隨著隧道深度的推進，這氣體探測儀表的位置也將隨之移動，從淺到深的推進。因此儀表供電需要采用畜電池供電，每個儀表個獨立無線傳輸，才能做到靈活自由的布置監控點。不同隧道長度和彎道的不同情況，因此建議配置1臺，信號中繼器，放置在隧道內的合適位置，提供信號中轉的交換。

儀表本身配置的無線信號模塊，采用的數據無線傳輸距離可達3-4公里，但是隨著隧道的工況和彎道不同，可能需要配置信號中繼器。視具體隧道的長度，來配置1-2個信號中繼器，信號中繼器也采用畜電池供電。

通過無線信號傳輸模式到監控中心集中數字管理模式.做到統一智能化管理.具體系統描述見系統構成如下。.

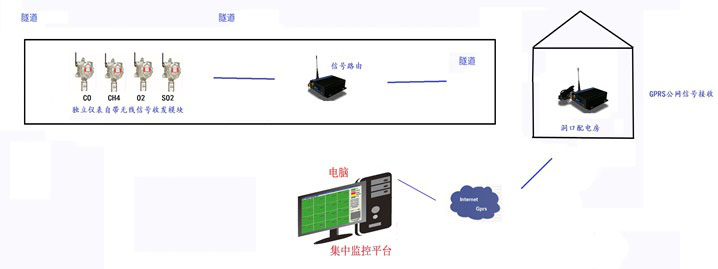

氣體檢測儀表系統構成

由于傳輸距離比較遠，計劃采用無線GPRS網絡組網傳輸和擴頻技術2種方式結合使用。在環保中控室設置監控終端。配套一套集中監控軟件。系統組成如下：

1、前端有毒氣體探測器實時監測（主要有氨氣檢測儀，氧氣檢測儀，硫化氫檢測儀）。

2、探測器RS485 modbus信號輸出，通過嵌入式的無線射頻模塊，無線發送到隧道口的接收模塊上，在無線接收模塊處連接遠距離GPRS網絡模塊對接中控室進行無線無縫傳輸監控。

3、控制中心：監控電腦一套（或由用戶現有電腦作為監控主機）。

4 、數據采集軟件一套

氣體檢測儀表：VOC報警器，硫化氫報警器，氧氣報警器、甲烷報警器等現場多個儀表。

通過現場儀表的電口RS485及接口，統一匯集接入GPRS模塊，利用網絡技術實現無地域限制的傳輸。如果遇到現場區域面積大，可采用光纖連接后在進入GPRS信號模塊中。

系統介紹： 本項目組成部分：一臺主機，多套現場儀表,組成無線GPRS網絡,只要有移動手機信號的地方都是可接收和傳輸數據的。因此無距離限制是GPRS模塊無線網絡信號傳輸的優勢。

1、無線氣體檢測儀GPRS模塊：：:

1， 傳輸距離不是問題，只要有手機信號的地方就能接收和發送數據。

2， 數據信號穩定。不易出現數據丟包。

3、施工成本低，安裝方便。

4、數據傳輸成本低，多方監控更方面。

氣體檢測監控中心：

電腦主機： 一臺（可考慮用戶現有電腦），也可多臺電腦登陸服務器監測數據。

監控軟件：一套，或多臺電腦安裝，

通訊方式：儀表： RS485- MODBUS通訊協議  GPRS無線數據網絡2G或3G視數據大小考慮

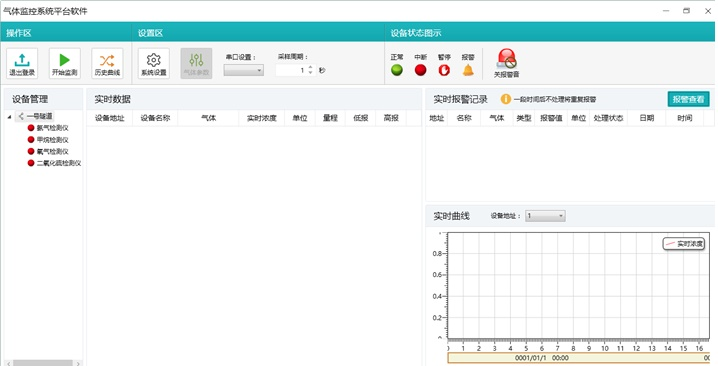

監控系統軟件功能說明： 1），可遠程監控現場各個探頭的濃度。

2可查看歷史數據。

3圖表，曲線，數字多方位展現現場濃度變化。

4遠程修改報警設置。

5可存儲，打印，記錄各個探頭的濃度數據。
