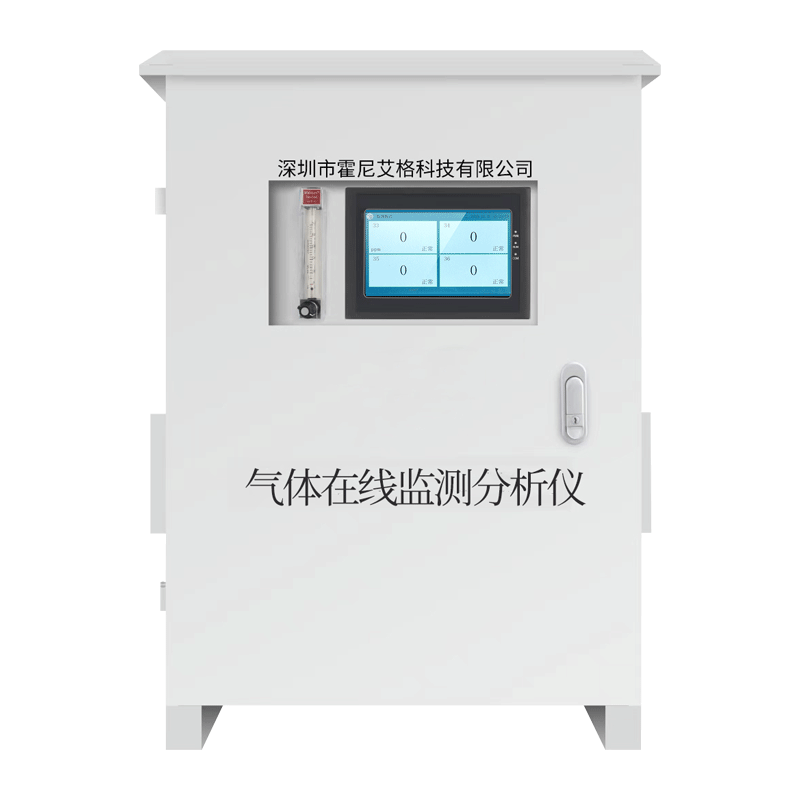

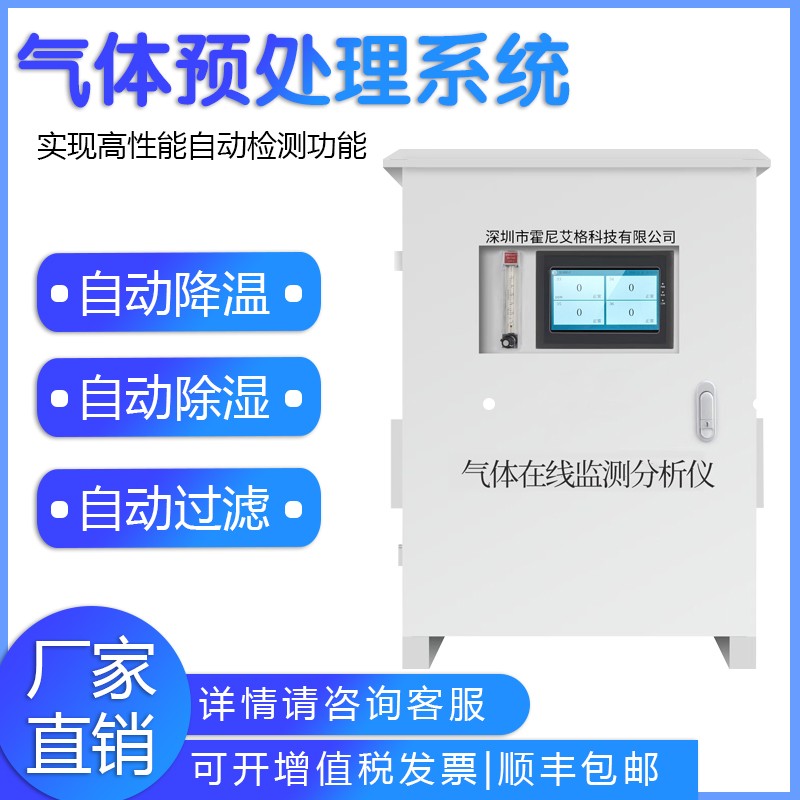

HANG6200-4-G型氣體在線監測分析儀系統是針對易燃易爆、有毒有害氣體在線監測超標預警方案，氣體經過除濕過濾處理后，符合氣體分析儀所需的干凈氣體，能最大程度保證氣體檢測分析的準確度，能有效延長氣體傳感器的使用壽命，提高傳感器的可靠性。氣體在線監測分析儀是我公司自主研發生產的廠界/固定源氣體在線監測儀，傳感器是選用進口高精度傳感器，采用泵吸式采樣方式監測,內置除水除塵過濾器，可以很好的保護傳感器不受侵害,采用聲光報警裝置。
一、氣體在線監測分析儀技術參數
1、 電源輸入：220AC
2、 工作功率：35-40W
3、 傳感器類型：CH4、O2、CO、H2S；
4、 氣體種類：甲烷、硫化氫、氧氣、一氧化碳；
5、 采樣方式：泵吸式；
6、 氣體量程：CH4：0-100%LEL；O2：0-30%VOL；CO：0-1000PPM；H2S：0-100PPM
7、 精確度： ≤±3%FS；
8、 分辨率： CH4：0.01%LEL；O2：0.01%VOL；CO：1PPM；H2S：0.1PPM ；
9、 重復性： ≤±2%FS ；
10、 零點漂移： ≤±2%FS/6h ；
11、 跨度漂移： ≤±3%FS/6h ；
12、 傳感器響應時間： T90≤30S ；
13、 通信方式：4-20mA/RS485數字信號(無線傳輸：上傳到電腦平臺，實現微信短信推送報警信息)
14、 報警方式：聲光報警；
15、 顯示方式：7寸觸摸屏；
16、 工作溫度： -20~60度；
17、 工作濕度： 0~95%RH(無凝結)；
18、 產品尺寸：700X500X270.
氣體在線監測分析儀優點
1、實現高性能自動監測，防干擾技術設計；
2、精度高，性能可靠，適用于戶外和工業環境；
3、實現數據參數采集，自動上傳網絡平臺，自動發布數據（GPRS輸出）；
4、體積小，模塊化設計，靈活布局；
5、采用32位高速處理核心芯片；
6、采用7寸工業顯示觸摸屏；
7、扇熱排風裝置；
8、采用冷凝功能，多層次保護傳感器；
9、數據存儲10萬條，報警記錄1000條，可以U盤導出數據.

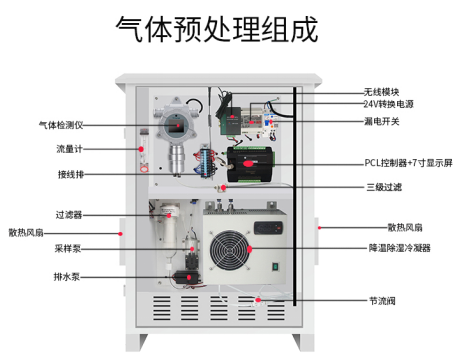

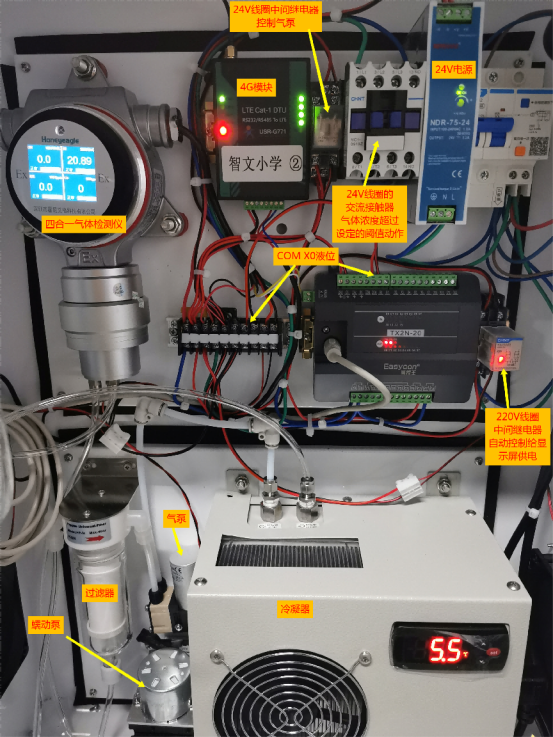

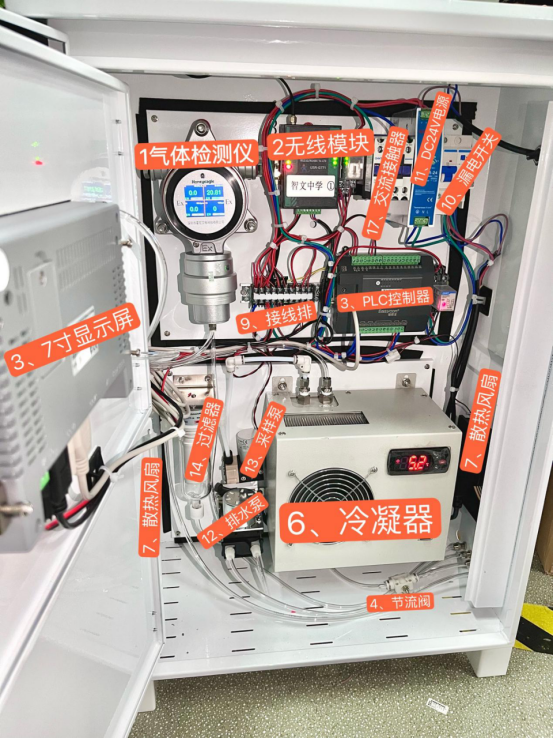

1、高溫預處理裝置：保證氣體能有效的被冷凝除水；
2、三級過濾裝置：除油、除塵、干燥；
3、溫度監測裝置：實時溫度顯示；
4、氣體取樣裝置：5升真空采樣泵，無刷電機，長壽命，約10000小時，4L/min；
5、氣體檢測裝置：監測有毒有害氣體等廢氣；
6、內置電子冷凝器和排水泵，可自動排出冷凝；
7、流量控制裝置：控制氣體實時流量；
8、PLC控制系統：數據分析，數據儲存，數據導出；
9、7寸液晶觸摸顯示屏：中英文切換，氣體單位切換；

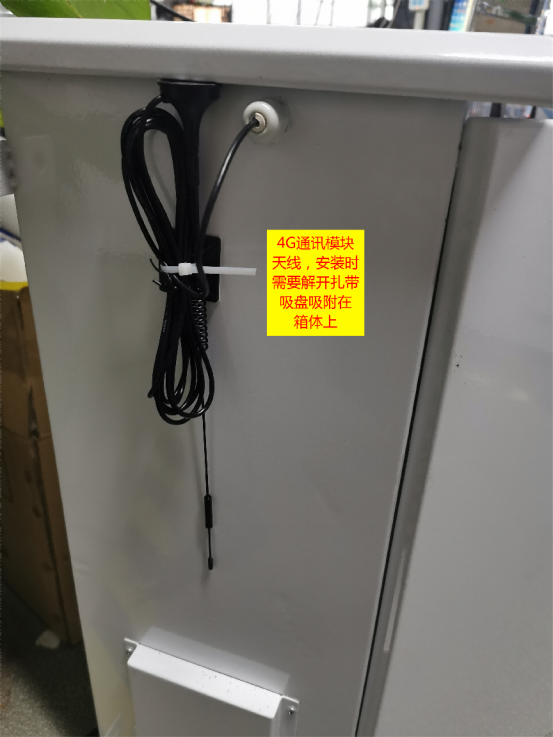

10、無線傳輸模塊4G、Lora、wifi 、DTU等上傳平臺；
11、防水設計，檢測快速，可靠，穩定；
12、可將氣體分析儀內置于機箱內，也可以外置；
13、標準采樣距離為20米，可選配最遠采樣距離超過40米；
14、標準處理溫度為200℃，最高可以處理1300℃以內的煙氣（需定制）；
四、氣體在線監測分析儀適用范圍：
應用領域：
適用鍋爐、加熱爐、窯爐（水泥窯爐、玻璃窯爐、陶瓷窯爐等）焙燒爐、焚燒爐、焦?fàn)t等燃燒設備的煙氣、尾氣、廢氣、排氣等氣體采樣、氣體凈化、環保排放等。適合農業大棚、實驗室、污水池、冷庫、高溫爐等高溫或低溫的場合使用。
氣體在線監測分析儀安裝使用說明

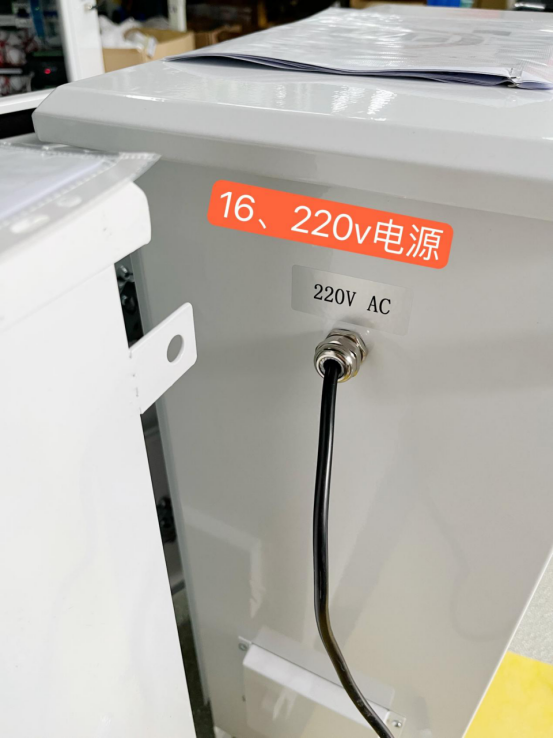

一、電源部分：
電源插頭接220V交流電源，。
二、確定機箱及采樣管安裝位置
1，采樣管安裝位置的選擇，一般采樣點溫度在20度左右是最佳的，但很少有這樣的合適地方，盡量選擇溫度相對偏低的點安裝采樣管。同時綜合考慮與主機箱之間的距離和管路鋪設路線。
2，主機箱安裝位置的選擇，首先內部傳感器元件的耐受溫度范圍為-20℃~+50℃，最佳工作溫度為+20℃左右，所以要選擇環境溫度不低于-20℃也不高于+50℃的地方安裝。
3，采樣點與主機箱管路距離，主機箱內部使用的抽氣泵是小型正空隔膜泵，真空度在50KPa-70KPa左右，管路長度的原則是溫度合適的前提下越短越好，管路越長數據延遲越長，一般20米內是沒有問題的。還是需要結合現場實際情況而定。
三、氣路管線連接部分：

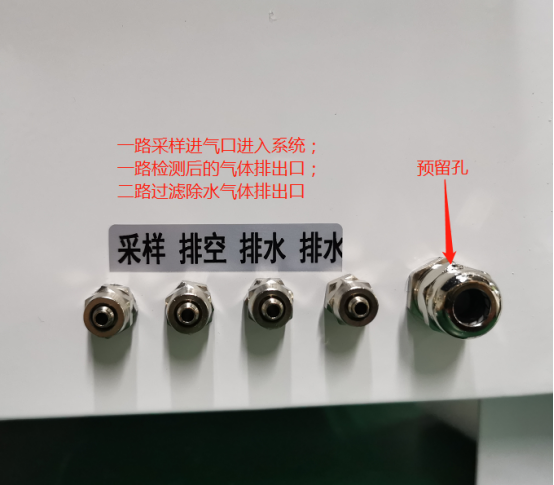

1，管路接口有四個：分別是一路采樣進氣口進入系統；一路檢測后的氣體排出口；二路過濾除水氣體排出口。接口默認是φ6大小，可以使用外徑6mm內徑4mm的PU軟管。
氣路接口示意圖
采樣管的安裝
1，氣路排出接口的接法：
排空口：使用φ6的PU軟管連接，主要排放的是從流經檢測儀里檢測后的氣體，
排水口：兩個排水口，使用φ6的PU軟管連接，可以用三通頭合并為1條管路排出，大部分的采樣氣體和水汽從這里排出，如果管道待測氣體管道溫度高、濕氣大所含水汽較多，那顯示為排水的二路排水口會有水流出，所以排水管應向下安裝，以保證水流順利排出。
四、使用調試中的注意事項：

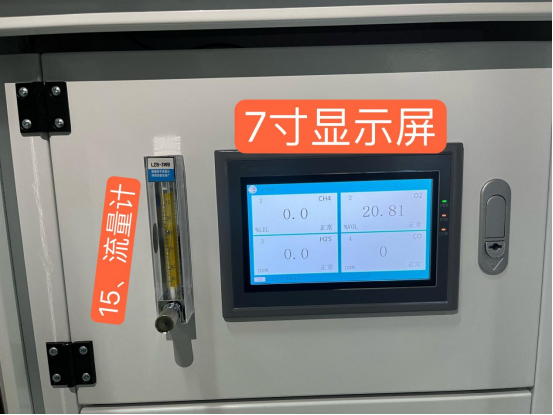

1，流量控制：系統運行中，通過調整流量計和冷凝器下端排水管道上的節流閥，控制流過檢測儀表的氣體流量在400ml/min左右。
2，冷凝器的目標冷凝溫度使用默認溫度即可，一般5-6℃。
需要定期手動維護清洗粉塵顆粒物雜質過濾器，防止堵塞氣路。

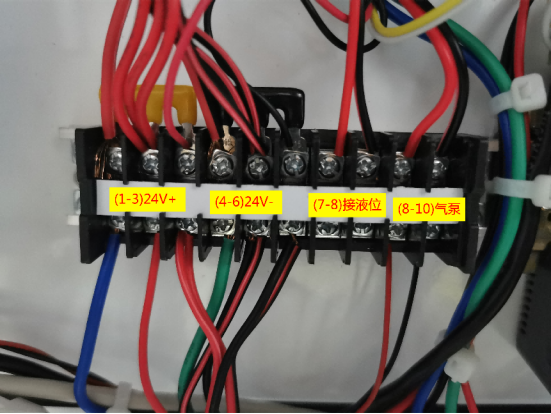

五、端子排接線定義：
